Contacto Auxiliar

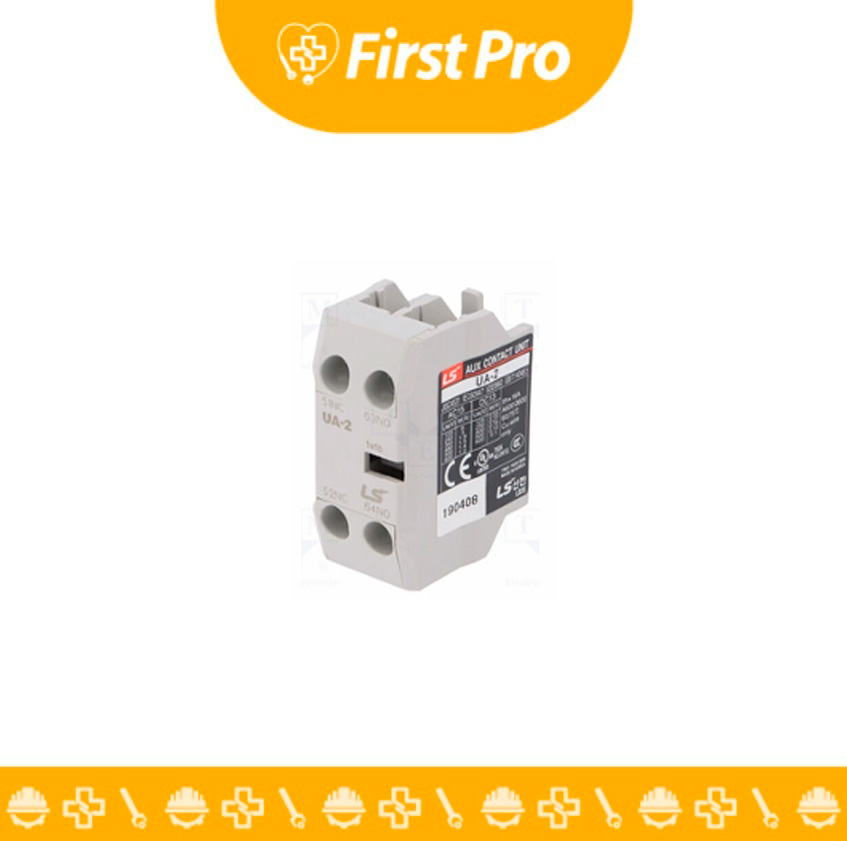

El Contacto Auxiliar UA-2-1A1B/E2ES (a menudo simplificado como UA-2-1A1B) es un accesorio modular y esencial en la familia de contactores de potencia Metasol (fabricados comúnmente por LS Electric), diseñado para expandir las capacidades de señalización y lógica del contactor base. Este módulo auxiliar no maneja la potencia principal de un motor, sino que se dedica al circuito de control, permitiendo implementar funciones de automatización y seguridad que son vitales en cualquier sistema eléctrico industrial moderno.

Para empezar, la nomenclatura del modelo es clave para comprender su funcionalidad. La designación «1A1B» indica la configuración de los contactos: 1A (o 1NA) se refiere a un contacto Normalmente Abierto y 1B (o 1NC) se refiere a un contacto Normalmente Cerrado. Por consiguiente, cuando la bobina del contactor principal se energiza, el contacto NA se cierra y el contacto NC se abre, proporcionando dos estados de conmutación simultáneos para el circuito de control. Además, el prefijo UA-2 indica la serie de accesorios, diseñada para ser compatible con una amplia gama de contactores Metasol, que generalmente incluye modelos desde el MC-9B hasta el MC-150A, asegurando una versatilidad excepcional dentro del mismo ecosistema de productos.

Ahora bien, la forma de montaje del UA-2-1A1B es típicamente frontal, lo que significa que se instala directamente sobre la cara superior del contactor principal. Este método de fijación asegura una conexión mecánica y eléctrica instantánea y fiable, sin necesidad de herramientas complejas ni de ocupar espacio adicional en el riel DIN. Del mismo modo, al estar integrado en el conjunto, el estado de los contactos auxiliares siempre refleja con precisión el estado de energización (o desenergización) del contactor principal.

En la práctica, las aplicaciones de estos contactos auxiliares son extensas. Por ejemplo, el contacto Normalmente Abierto (NA) se utiliza de manera primordial para la autoretención o enclavamiento del contactor. Esto permite que el operador presione un botón de arranque momentáneo y que el contactor permanezca encendido. Del mismo modo, el contacto NA puede activar luces piloto (señalizando «Motor en Marcha») o enviar una señal de estado a un PLC (Controlador Lógico Programable).

En contraste, el contacto Normalmente Cerrado (NC) es fundamental para la seguridad y el enclavamiento eléctrico. Por ejemplo, en un circuito de inversión de giro, un NC se utiliza para bloquear la energización del contactor de avance si el contactor de retroceso ya está activo, previniendo un peligroso cortocircuito y garantizando la protección del sistema. A esto se suma su uso para señalizar fallos o condiciones de «Equipo Detenido».

En resumen, el Contacto Auxiliar UA-2-1A1B no es un simple accesorio; es un componente clave para la lógica de automatización de cualquier arrancador de motor. Por lo tanto, al utilizar este accesorio, los diseñadores de paneles de control pueden aumentar la complejidad y la fiabilidad de sus circuitos de control sin recurrir a relés de control externos adicionales, optimizando el espacio y reduciendo los costos de cableado. Finalmente, su instalación sencilla y su alta durabilidad mecánica y eléctrica lo convierten en la opción preferida para potenciar la funcionalidad de los contactores Metasol
