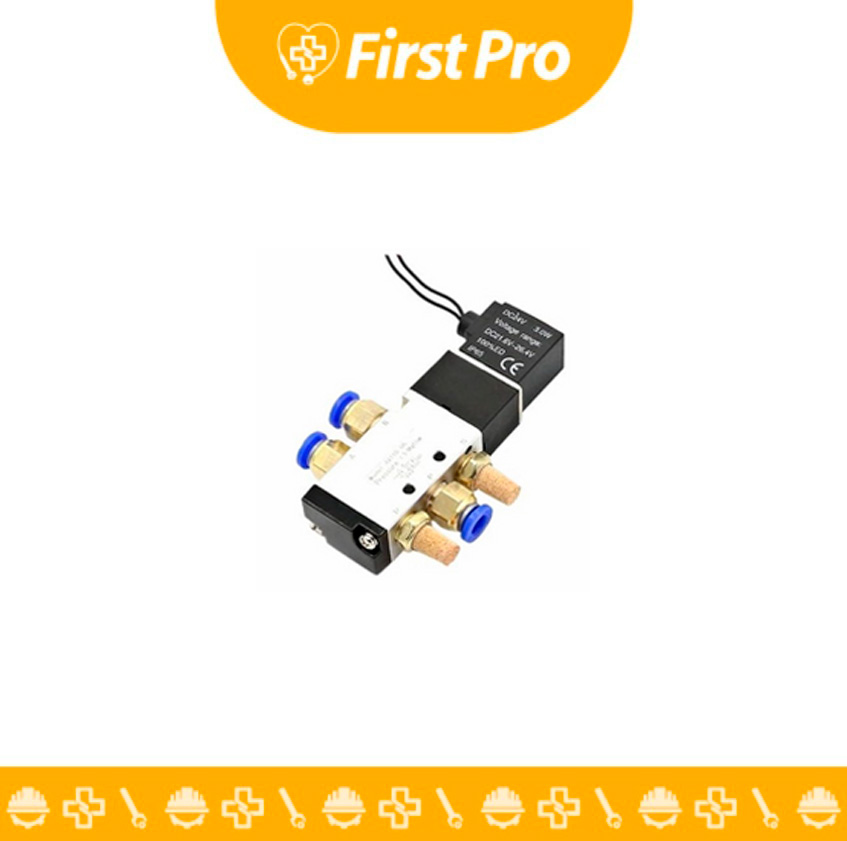

Electroválvula Neumática 5/2

En el corazón de muchos sistemas automatizados, desde la manufactura industrial hasta la robótica y la maquinaria pesada, se encuentra un componente fundamental: la Electroválvula Neumática 5/2. Específicamente, la electroválvula neumática de 5 puertos y 2 posiciones es una pieza clave para el control direccional de cilindros de doble efecto y otros actuadores neumáticos. Su función principal es dirigir el flujo de aire comprimido, permitiendo el movimiento preciso y repetitivo de componentes en una infinidad de aplicaciones, lo que la convierte en un elemento indispensable para la eficiencia y la seguridad operativa.

La designación «5 puertos» se refiere a las cinco conexiones físicas que posee la válvula: una entrada de presión (P), dos salidas a los actuadores (A y B) y dos escapes (R y S o EA y EB). Esta configuración es esencial para operar cilindros de doble efecto, que requieren presión en un lado para extenderse y en el otro para retraerse, con el aire del lado opuesto evacuándose por el escape. Por otro lado, «2 posiciones» indica que la válvula puede asumir dos estados estables, controlando el flujo de aire de dos maneras distintas. Generalmente, estas posiciones son «abierta» y «cerrada» en relación con el paso del aire hacia los actuadores. La conmutación entre estas posiciones se logra mediante una señal eléctrica, de ahí el prefijo «electro-«.

El funcionamiento de una electroválvula neumática se basa en un solenoide, una bobina electromagnética que, al recibir una corriente eléctrica, genera un campo magnético que mueve un vástago. Este vástago, a su vez, desplaza un carrete o un disco dentro del cuerpo de la válvula, redirigiendo el aire comprimido según la posición deseada. Cuando se interrumpe la corriente eléctrica, el vástago vuelve a su posición original, a menudo asistido por un resorte, lo que devuelve la válvula a su estado inicial. Esta capacidad de control eléctrico permite la integración de la válvula en sistemas de control automatizados, como PLCs (Controladores Lógicos Programables) o microcontroladores, facilitando una automatización precisa y confiable.

La elección de una Electroválvula Neumática 5/2 de 5 puertos y 2 posiciones es crítica para el rendimiento de un sistema. Factores como el tamaño de la conexión (NPT, G, o R), el caudal de aire (medido en Cv o litros por minuto), la presión de operación y el tiempo de respuesta son determinantes. Un caudal adecuado asegura que el actuador reciba suficiente aire para moverse a la velocidad deseada, mientras que un tiempo de respuesta rápido es vital en aplicaciones que requieren alta velocidad y precisión. Además, la compatibilidad del material de la válvula con el tipo de aire comprimido (filtrado, lubricado) y la resistencia a entornos específicos (polvo, humedad, temperaturas extremas) son consideraciones importantes para garantizar la durabilidad y fiabilidad a largo plazo.

Las aplicaciones de estas electroválvulas son vastas. Se encuentran comúnmente en la industria manufacturera para operar prensas, sujetadores, herramientas de ensamblaje automatizadas y líneas de producción. En el sector de la robótica, controlan los movimientos de los brazos y las pinzas. También son esenciales en sistemas de transporte neumático, en maquinaria de envasado y embalaje, y en equipos de automatización en general. Su capacidad para soportar ciclos de operación rápidos y repetitivos las hace ideales para procesos que demandan alta frecuencia de activación.

En resumen, la Electroválvula Neumática 5/2 de 5 puertos y 2 posiciones es mucho más que un simple componente; es el cerebro direccional de los sistemas neumáticos, permitiendo un control preciso y eficiente de la energía del aire comprimido. Su diseño robusto, su capacidad de respuesta rápida y su versatilidad la convierten en una pieza indispensable para cualquier aplicación que requiera automatización confiable y un movimiento controlado de actuadores. Al invertir en una electroválvula de calidad, se garantiza la optimización de procesos, la reducción de errores y, en última instancia, un aumento significativo de la productividad.
